아연도금강판의 연신율이 중요한 이유 | 철강 구매자가 반드시 알아야 할 핵심 품질 기준

작성자:

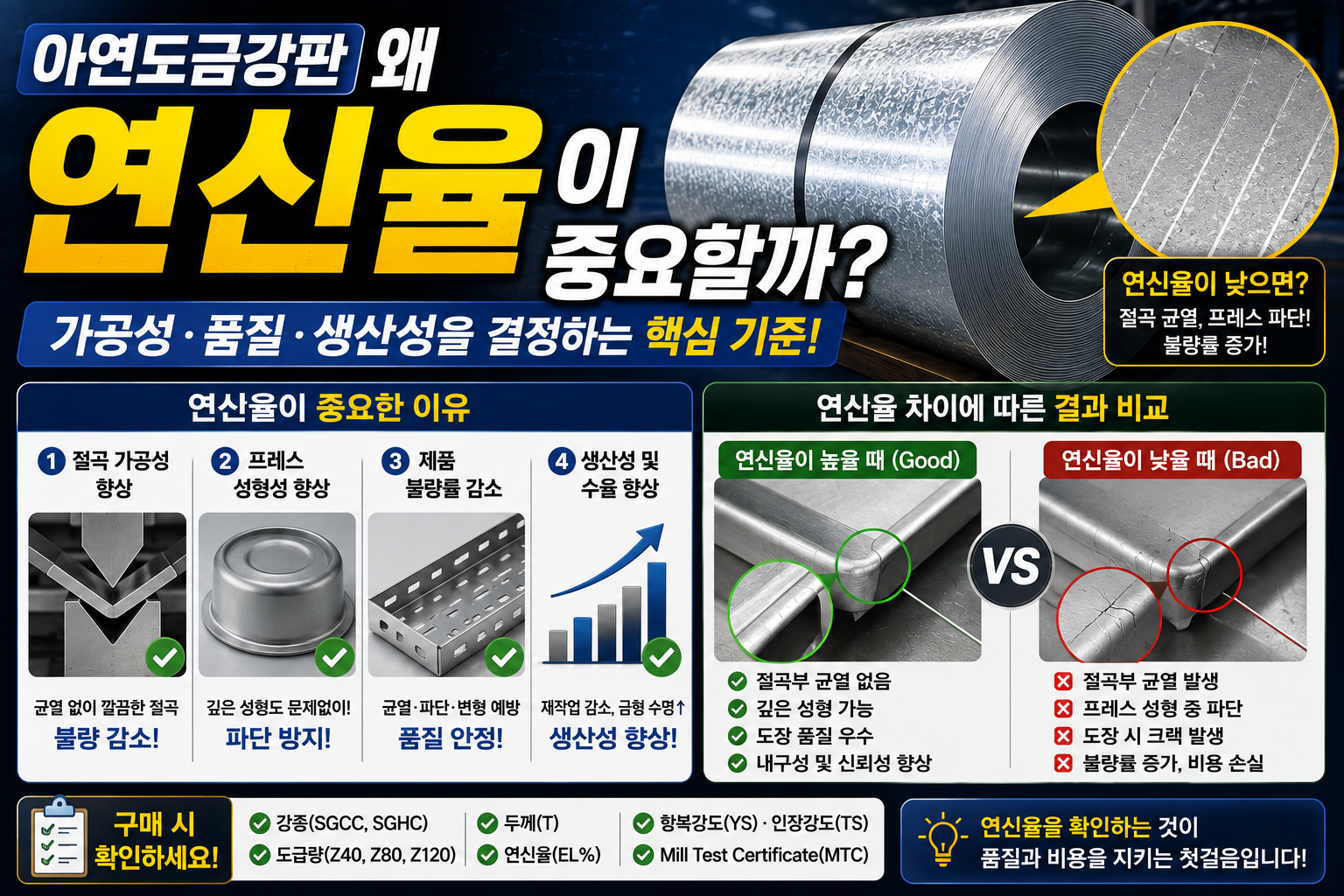

아연도금강판에서 연신율이 중요한 이유는 무엇일까?

아연도금강판(GI)을 구매하거나 품질 성적서(MTC)를 확인하다 보면 인장강도(Tensile Strength), **항복강도(Yield Strength)**와 함께 반드시 확인해야 하는 항목이 있습니다. 바로 **연신율(Elongation)**입니다.

하지만 많은 구매 담당자나 현장 실무자는 두께, 도금량(Z40·Z80·Z120), 강종(SGCC, SGHC 등)만 확인하고 연신율은 지나치는 경우가 많습니다.

실제로 연신율은 제품의 가공성과 품질을 결정하는 가장 중요한 기계적 성질 중 하나입니다.

연신율이 적절하지 않으면 절곡 과정에서 균열이 발생하거나 프레스 성형 중 파단이 생길 수 있으며, 제품의 불량률이 크게 증가할 수 있습니다.

이번 글에서는 연신율의 의미, 측정 방법, 연신율이 중요한 이유, 제품 선택 시 확인해야 할 사항을 철강 실무자의 관점에서 자세히 설명하겠습니다.

연신율(Elongation)이란?

연신율은 강판이 끊어질 때까지 얼마나 늘어날 수 있는지를 백분율(%)로 나타낸 값입니다.

쉽게 말하면 재료의 유연성(변형 능력)을 의미합니다.

예를 들어 시험편 길이가 100mm였는데 인장시험 후 128mm까지 늘어난 뒤 파단되었다면,

연신율은 **28%**입니다.

즉,

  • 연신율이 높다 → 잘 늘어난다.
  • 연신율이 낮다 → 잘 늘어나지 않는다.

연신율이 중요한 이유

1. 절곡 가공 품질을 결정한다

철강을 사용하는 대부분의 산업에서는 절곡(Bending) 공정이 있습니다.

대표적으로

  • 케이블 트레이
  • 전선관
  • 전기함체
  • 분전반
  • 건축 판넬

등은 모두 절곡 공정을 거칩니다.

연신율이 충분하지 않으면 절곡부에서

  • 미세 균열
  • 크랙
  • 파단

이 발생할 가능성이 높아집니다.

2. 프레스 성형성이 향상된다

자동차 부품이나 가전제품처럼 프레스 성형이 필요한 제품에서는 연신율이 매우 중요합니다.

연신율이 높은 소재는

  • 깊은 성형
  • 복잡한 형상
  • 곡면 성형

등이 유리합니다.

반대로 연신율이 낮으면 금형 안에서 재료가 찢어질 수 있습니다.

3. 제품 불량률을 줄인다

철강 품질 문제의 상당수는 연신율 부족에서 시작됩니다.

대표적인 사례는 다음과 같습니다.

  • 절곡 균열
  • 프레스 파단
  • 용접부 균열
  • 성형 불량
  • 제품 변형

연신율을 확인하면 이러한 불량을 사전에 예방하는 데 도움이 됩니다.

4. 생산성을 높인다

연신율이 적절한 소재는 가공이 원활하게 이루어져

  • 생산 속도 향상
  • 금형 수명 증가
  • 재작업 감소
  • 불량률 감소

등의 효과를 기대할 수 있습니다.

연신율과 강도의 관계

많은 사람들이

“강도가 높으면 좋은 강판이다.”

라고 생각합니다.

하지만 실제로는 그렇지 않습니다.

일반적으로

  • 강도 ↑ → 연신율 ↓
  • 강도 ↓ → 연신율 ↑

의 경향이 있습니다.

즉,

강도가 높은 소재는 잘 휘지 않고 단단하지만,

복잡한 성형에는 불리할 수 있습니다.

SGCC와 SGHC의 연신율 차이

대표적인 예가 SGCC와 SGHC입니다.

SGCC

  • 일반 성형용
  • 연신율 우수
  • 절곡 가공에 적합

SGHC

  • 고강도
  • 연신율 상대적으로 낮음
  • 구조용 제품에 적합

따라서 단순히 강도가 높은 소재를 선택하는 것이 아니라

제품 용도에 맞는 연신율을 가진 소재를 선택해야 합니다.

연신율은 어떻게 측정할까?

연신율은 인장시험(Tensile Test)을 통해 측정합니다.

시험편을 일정한 속도로 잡아당겨 파단될 때까지 늘어난 길이를 측정합니다.

시험 결과에는 다음과 같은 항목이 함께 기록됩니다.

  • 항복강도(YS)
  • 인장강도(TS)
  • 연신율(EL)
  • 시험 규격

이 결과는 제조사의 Mill Test Certificate(MTC)에서 확인할 수 있습니다.

연신율이 낮으면 어떤 문제가 발생할까?

연신율이 부족한 소재를 사용할 경우 다음과 같은 문제가 발생할 수 있습니다.

절곡 균열

가장 흔한 불량입니다.

절곡 외측에서 미세 균열이 발생할 수 있습니다.

프레스 파단

깊은 성형 과정에서 재료가 찢어질 수 있습니다.

용접 후 균열

응력이 집중되는 부위에서 균열 가능성이 증가할 수 있습니다.

제품 수율 저하

가공 중 불량이 증가하여 생산성이 떨어질 수 있습니다.

연신율이 높은 제품이 항상 좋은 것은 아니다

연신율이 높다고 무조건 좋은 제품은 아닙니다.

예를 들어

  • 구조용 브래킷
  • 산업 프레임
  • 보강재

등은 높은 강도가 더 중요합니다.

반면

  • 케이블 트레이
  • 전선관
  • 판금
  • 자동차 부품

처럼 성형이 많은 제품은 연신율이 중요합니다.

즉,

사용 목적에 맞는 균형이 가장 중요합니다.

철강 구매 시 함께 확인해야 할 사항

연신율만 확인해서는 충분하지 않습니다.

다음 항목도 함께 확인해야 합니다.

  • 강종(SGCC, SGHC, DX51D)
  • 도금량(Z40, Z80, Z120)
  • 두께(T)
  • 폭(Width)
  • 항복강도(YS)
  • 인장강도(TS)
  • 연신율(EL)
  • 표면 상태
  • 스킨패스 여부
  • 제조사
  • Mill Test Certificate(MTC)

이러한 요소를 함께 검토해야 제품 성능을 정확하게 판단할 수 있습니다.

실무에서 자주 묻는 질문(FAQ)

Q1. 연신율이 높으면 무조건 좋은 강판인가요?

아닙니다.

성형성은 좋지만 강도는 상대적으로 낮을 수 있습니다.

Q2. 케이블 트레이에는 연신율이 중요한가요?

매우 중요합니다.

절곡 공정이 많기 때문에 연신율이 부족하면 균열이 발생할 수 있습니다.

Q3. Mill Test Certificate에서 연신율은 어디에 표시되나요?

일반적으로

EL (%)

또는

Elongation (%)

으로 표기됩니다.

Q4. 연신율은 제조사마다 차이가 있나요?

네.

같은 SGCC 규격이라도 제조사, 생산 조건, 두께 등에 따라 연신율은 달라질 수 있습니다.

따라서 실제 구매 시에는 성적서를 반드시 확인하는 것이 좋습니다.

결론

아연도금강판의 연신율(Elongation)은 단순한 시험 수치가 아니라 제품의 가공성과 품질을 결정하는 핵심 요소입니다.

절곡, 프레스, 롤포밍 등 성형 공정이 많은 제품에서는 연신율이 충분해야 균열과 파단을 줄이고 생산성을 높일 수 있습니다.

철강 구매 시에는 도금량(Z40·Z80·Z120), 강종(SGCC·SGHC), 두께(T)뿐만 아니라 연신율, 항복강도, 인장강도, Mill Test Certificate(MTC)까지 함께 확인해야 가장 적합한 소재를 선택할 수 있습니다.

앞으로도 이 블로그에서는 GI, EGI, GA, 철강 규격, 도금량, 기계적 성질, 품질관리, Mill Test Certificate 해석 등 철강 실무에 꼭 필요한 전문 정보를 지속적으로 제공하겠습니다.
